YG管道油泵

简要描述：

YG管道油泵是上海胜欧泵阀水泵工程师选用国内优秀水力模型，采用IS离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

更新日期：2018-09-03 产品访问量：1595

详细介绍

一、YG型管道油泵产品概述：

YG管道油泵是上海胜欧泵阀水泵工程师选用国内优秀水力模型，采用IS离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造，通过国家机械工业部管道泵产品统检合格。

二、YG型管道油泵特点：

1、YG型油泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观、占地面积小、建筑投入低，如加上防护罩则可置于户外使用。

2、叶直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、YG型管道油泵主要用途：

1.YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ +120℃。

2.该油泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。适用于油库、油站、化工、矿山、石化、企事业单位等。

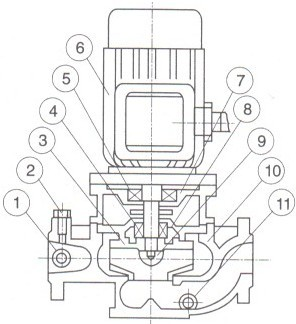

四、YG管道油泵结构图：

1	取压塞	YG管道油泵结构说明： 1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类 2.所输送油类介质温度T>120℃或含有微量颗粒时，可选择高温结构或化工泵结构。
2	排气阀
3	叶
4	机械密封
5	轴承
6	电机
7	联体窿
8	挡水圈
9	叶螺母
10	泵体
11	放水阀

五、YG型管道油泵工作条件：

1.吸入压力<1.0 Mpa，或泵系统最高工作压力<1．6 MPa，即泵吸入口压力+泵扬程<1．6 MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa应在订货时另行提.。以便在制造时泵的过流部分和联接部分采用铸钢材料。

2.环境温度<40 ℃，相对湿度<95％。

3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。

注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。

六、YG管道油泵性能参数：

型号	流量		扬程(m)	效率 (%)	转速(r/min)	电机功率(kw)	汽蚀余量(m)
型号	m3/h	L/s	扬程(m)	效率 (%)	转速(r/min)	电机功率(kw)	汽蚀余量(m)
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1.0	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.55	2.3
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40-100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	232	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(I)A	11	3.305	10	60	2900	0.75	2.3
40-125(I)	12.5	3.47	20	58	2900	1.5	2.3
40-125(I)A	11	3.05	16	57	2900	1.1	2.3
40-160(I)	12.5	3.47	32	52	2900	3.0	2.3
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(I)B	10.44	2.89	22	50	2900	1.5	2.3
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3
40-200(I)A	11.7	3.25	44	45	2900	4.0	2.3
40-200(I)B	10.6	2.94	36	44	2900	3	2.3
40-250(I)	12.5	3.47	80	38	2900	11	2.3
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3
40-250(I)B	10.8	3.0	60	37	2900	7.5	2.3
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11	3.05	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11	3.05	16	57	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.4	2.89	22	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.6	3.25	44	45	2900	4.0	2.3
50-200B	10.6	2.94	36	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.6	3.22	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
50-250C	10.0	2.78	52	36	2900	5.5	2.3
50-100(I)	25	6.94	12.5	69	2900	1.5	2.3
50-100(I)A	22.3	6.19	10	38	2900	1.1	2.3
50-125(I)	25	6.94	20	37	2900	3.0	2.3
50-125(I)A	22.3	6.19	16	36	2900	2.2	2.3

型号	流量		扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汔蚀余量(m)
型号	m3/h	L/s	扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汔蚀余量(m)
50-160(I)	25	6.94	32	63	2800	4.0	2.5
50-160(I)A	23.4	6.5	28	62	2800	4.0	2.5
50-160(I)B	21.6	6.0	24	58	2900	3.0	2.5
50-200(I)	25	6.94	50	58	2900	7.5	2.5
50-200(I)A	23.5	6.53	44	57	2900	7.5	2.5
50-200(I)B	21.8	6.06	38	55	2900	5.5	2.5
50-250(I)	25	6.94	80	50	2900	15.0	2.5
50-250(I)A	23.4	6.5	70	50	2900	11.0	2.5
50-250(I)B	21.6	6.0	60	49	2900	11.0	2.5
50-315(I)	25	6.94	125	40	2900	30.0	2.5
50-315(I)A	23.7	6.58	113	40	2900	22	2.5
50-315(I)B	22.5	6.25	101	39	2900	18.5	2.5
50-315(I)C	20.6	5.72	85	38	2900	15.0	2.5
65-100	25	6.94	12.5	69	2900	1.5	2.5
65-100A	22.3	6.19	10	67	2900	1.1	2.5
65-125	25	6.94	20	68	2900	3	2.5
65-125A	22.3	6.19	16	66	2900	2.2	2.5
65-160	25	6.94	32	63	2900	4.0	2.5
65-160A	23.4	6.5	28	62	2900	4	2.5
65-160B	21.6	6.0	24	58	2900	3	2.5
65-200	25	6.94	50	58	2900	7.5	2.5
65-200A	23.5	6.53	44	57	2900	7.5	2.5
65-200B	21.8	6.06	38	55	2900	5.5	2.5
65-250	25	6.94	80	50	2900	15	2.5
65-250A	23.4	6.5	70	50	2900	11	2.5
65-250B	21.6	6	60	49	2900	11	2.5
65-315	25	6.94	125	40	2900	30	2.5
65-315A	23.7	6.58	113	40	2900	22	2.5
65-315B	22.5	6.25	101	39	2900	18.5	2.5
65-315C	20.6	5.72	85	38	2900	15	3.0
65-100(I)	50	13.9	12.5	73	2900	3	3.0
65-100(I)A	44.7	12.4	10	72	2900	2.2	3.0
65-125(I)	50	13.9	20	72.5	2900	5.5	3.0
65-125(I)A	45	12.5	16	71	2900	4	3.0
65-160(I)	50	13.9	32	71	2900	7.5	3.0
65-160(I)A	46.7	13	28	70	2900	7.5	3.0
65-160(I)B	43.3	12	24	69	2900	5.5	3.0
65-200(I)	50	13.9	50	67	2900	15	3.0
65-200(I)A	47	13.1	44	66	2900	11	3.0
65-200(I)B	43.5	12.1	38	65	2900	7.5	3.0
65-250(I)	50	13.9	80	59	2900	22	3.0
65-250(I)A	46.7	13	70	59	2900	18.5	3.0
65-250(I)B	43.3	12	60	58	2900	15	3.0
65-315(I)	50	13.6	125	54	2900	37	3.0
65-315(I)A	46.5	12.9	110	54	2900	30	3.0
65-315(I)B	44.5	12.4	100	53	2900	30	3.0
65-315(I)C	41	11.4	85	51	2900	22	3.0
80-100	50	13.9	12.5	73	2900	3	3.0
80-100A	44.7	12.4	10	72	2900	2.2	3.0
80-125	50	13.9	20	72.5	2900	5.5	3.0
80-125A	45	12.5	16	71	2900	4	3.0

型号	流量		扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汽蚀余量(m)
型号	m3/h	L/s	扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汽蚀余量(m)
80-160	50	13.9	32	71	2900	7.5	3.0
80-160A	46.7	13.0	28	70	2900	7.5	3.0
80-160B	43.3	12.0	24	69	2900	5.5	3.2
80-200	50	13.9	50	67	2900	15	3.2
80-200A	47	13.1	44	66	2900	11	3.2
80-200B	43.5	12.1	38	65	2900	7.5	3.0
80-250	50	13.9	80	59	2900	22	3.0
80-250A	46.7	13.0	70	59	2900	18.5	3.0
80-250B	43.3	12.0	60	58	2900	15	3.0
80-315	50	13.9	125	54	2900	37	3.0
80-100(I)	100	27.8	12.5	76	2900	5.5	4.5
80-100(I)A	89	24.7	10	74	2900	4	4.5
80-125(I)	100	27.8	20	76	2900	11	4.5
80-125(I)A	89	24.7	16	74	2900	7.5	4.5
80-160(I)	100	27.8	32	76	2900	15	4.5
80-160(I)A	93.5	26.0	28	74	2900	11	4.5
80-160(I)B	86.6	24.1	24	72	2900	11	4.5
80-200(I)	100	27.8	50	74	2900	22	4.0
80-200(I)A	93.5	26.0	44	73	2900	18.5	4.0
80-200(I)B	87	24.2	38	71	2900	15	4.0
80-250(I)	100	27.8	80	69	2900	37	4.0
80-250(I)A	93.5	26.0	70	68	2900	30	4.0
80-250(I)B	87	24.2	60	66	2900	30	4.0
80-315(I)	100	27.8	125	66	2900	75	4.0
100-100	100	27.8	12.5	76	2900	5.5	4.5
100-100A	89	24.7	10	74	2900	4	4.5
100-125	100	27.8	20	76	2900	11	4.5
100-125A	89	24.7	16	74	2900	7.5	4.5
100-160	100	27.8	32	76	2900	15	4.5
100-160A	93.5	26.0	28	74	2900	11	4.5
100-160B	86.6	24.1	24	72	2900	11	4.5
100-200	100	27.8	50	74	2900	22	4.0
100-200A	93.5	26.0	44	73	2900	18.5	4.0
100-200B	87	24.2	38	71	2900	15	4.0
100-250	100	27.8	80	69	2900	37	4.0
100-250A	93.5	26.0	70	68	2900	30	4.0
100-250B	87	24.2	60	66	2900	30	4.0
100-315	100	27.8	125	66	2900	75	4.0
100-100(I)	160	44.4	12.5	73	2900	11	4.5
100-125(I)	160	44.4	20	74	2900	15	4.5
100-125(I)A	140	39	17	72	2900	11	4.5
100-160(I)	160	44.4	32	79	2900	22	5.6
100-160(I)A	140	39	28	76	2900	18.5	5.0
100-200(I)	160	44.4	50	79	2900	37	5.2
100-200(I)A	140	39	45	74	2900	30	4.5
100-200(I)B	100	27.8	40	72	2900	22	4.5
100-250(I)	160	44.4	80	77	2900	55	4.8
100-250(I)A	140	39	72	72	2900	45	4.5
100-250(I)B	100	27.8	65	70	2900	37	4.5
100-350	100	27.8	150	57	2900	90	4.0
100-350A	87	24.2	142	75	2900	75	4.0

型号	流量		扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汽蚀余量(m)
型号	m3/h	L/s	扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汽蚀余量(m)
100-350B	82	22.8	135	75	2900	55	4.0
125-100	160	44.4	12.5	82	2900	11	4.0
125-100A	143	39.7	10	77	2900	7.5	4.0
125-125	160	44.4	20	80	2900	15	4.0
125-125A	143	39.7	16	77	2900	11	4.0
125-160	160	44.4	32	78	2900	22	4.0
125-160A	150	41.7	28	76	2900	18.5	4.0
125-160B	138	38.3	24	73	2900	15	4.0
125-200	160	44.4	50	77	2900	37	5.5
125-200A	150	41.7	44	76	2900	30	5.5
125-200B	138	38.3	37.5	75	2900	22	5.5
125-250	160	44.4	80	75	2900	55	5.0
125-250A	150	41.7	70	74	2900	45	5.5
125-250B	138	38.3	60	73	2900	37	5.5
125-315	160	44.7	125	70	2900	90	5.0
150-200	200	55.6	12.5	78	1450	15	3.0
150-200A	176	49.7	10	76	1450	11	3.0
150-200B	140	39	38	75	2900	22	4.0
150-250	200	55.6	20	79	1450	18.5	3.0
150-250A	184.4	51.2	17	78	1450	15	3.0
150-250B	167	46.4	14	76	1450	11	3.0
150-315	200	55.6	32	78	1450	30	2.5
150-315A	187	51.9	28	77	1450	22	3.5
150-315B	173	48.1	24	76	1450	18.5	3.5
150-350	160	44.4	150	80	2900	110	5.5
150-350A	150	41.7	142	70	2900	90	5.2
150-350B	140	39	135	76	2900	75	5.5
150-400	200	55.6	50	75	1450	45	3.5
150-400A	187	51.9	44	74	1450	37	3.5
150-400B	174	48.3	38	73	1450	30	3.5
150-250(I)	200	55.6	80	76	2900	75	4.5
150-250(I)A	187	51.9	70	75	2900	55	4.5
150-250(I)B	173	48.1	60	74	2900	45	4.5
150-315(I)	200	55.6	125	73	2900	110	4.5
150-315(I)A	187	51.9	110	72	2900	90	4.5
150-315(I)B	173	48.1	95	70	2900	75	4.5
200-200	200	55.6	12.5	78	1450	15	3.0
200-200A	179	49.7	10	76	1450	11	3.0
200-250	200	55.6	20	79	1450	18.5	3.0
200-250A	184.4	51.2	17	78	1450	15	3.0
200-250B	167	46.4	14	76	1450	11	3.0
200-315	200	55.6	32	78	1450	30	3.5
200-315A	189	51.9	28	77	1450	22	3.5
200-315B	173	48.1	24	76	1450	18.5	3.5
200-400	200	55.6	50	75	1450	45	3.5
200-200(I)	400	111.1	12.5	80	1450	22	4.0
200-200(I)A	358	90.4	10	73	1450	18.5	4.0
200-250(I)	400	111.1	20	80	1450	30	4.0
200-250(I)A	358	99.4	16	78	1450	20	4.0
200-250(I)B	322	89.4	13	75	1450	18.5	4.0
200-315(I)	400	111.4	32	80	1450	55	4.0

型号	流量		扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汔蚀余量(m)
型号	m3/h	L/s	扬程(m)	效率(%)	转速(r/min)	电机功率(kw)	汔蚀余量(m)
200-315(I)A	374	103.9	28	79	1450	45	4.0
200-315(I)B	346	96.1	24	78	1450	37	4.0
200-400(I)	400	111.4	50	81	1450	75	4.0
250-250	550	152.8	20	82	1450	45	5.0
250-250A	500	139	17	80	1450	37	5.0
250-235	500	139	12.5	78	1450	22	4.5
250-300	500	139	20	78	1450	37	4.5
250-315	550	152.8	32	80	1450	75	5.5
250-315A	500	139	28	78	1450	55	5.5
250-315B	450	125	24	74	1450	45	5.5
300-235	720	200	18	81	970	55	5.0
300-235A	607	182.5	15	79	970	45	5.0
300-235B	600	167	12.5	77	970	37	5.0
300-300	720	200	28	81	970	75	5.0
300-300A	666	185	24	80	970	75	5.0
300-300B	623	173.1	21	79	970	55	5.0
300-380	720	200	44	84	970	132	5.0
300-380A	666	185	38	80	970	110.0	5.0
300-380B	614	170.6	32	78	970	90.0	5.0
300-390	720	200	18	81	980	55	5.0
300-390A	600	167	15	79	980	45	5.0
300-390B	540	150	12.5	77	980	37	5.0
300-400	600	166	50	78	1480	110	5.0
300-480	720	200	28	81	980	75	5.0
300-480A	600	166	24	80	980	75	5.0
300-480B	540	150	21	79	980	55	5.0
350-235	800	222	12.5	83	1480	37	4.5
350-300	800	222	20	82	1480	55	4.5
350-315	800	222	32	84	1480	90	4.5
350-400	800	222	50	83	1480	160	4.5
400-300	1080	300	20	78	1480	90	6.0
400-315	1080	300	32	76	1480	132	6.0
500-300	1200	333	20	80	1480	110	6.0
500-315	1200	333	32	78	1480	160	6.0

七、YG管道油泵故障分析及排除方法：

故障现象	可能产生的原因	排除方法
1、油泵不出液	a.进出口阀门未打开，进出管路阻塞，叶流道阻塞。 b.电机运行方向不对，电机缺相转速很慢。 c.吸入管漏气。 d.泵没灌满液体，泵腔内有空气。 e.进口供水不足，吸程过高，底阀漏水。 f.管路阻力过大，泵选型不当。	a.检查，去除阻塞物。 b.调整电机方向，紧固电机接线。 c.拧紧各密封面，排除空气。 d.打开泵上盖或打开排气阀，排尽空气。 e.?；觳椤⒌髡?nbsp; f.减少管路弯道，重新选泵。
2、油泵流量不足	a.先按1.原因检查。 b.管道、泵叶流道部分阻塞，水垢沉积、阀门开度不足。 c.电压偏低。 d.叶磨损。	a.先按1.排除。 b.去除阻塞物，重新调整阀门开度。 c.稳压。 d.更换叶。
3、功率过大	a.超过额定流量使用。 b.吸程过高。 c.泵轴承磨损。	a.调节流量，关小出口阀门。 b.降低吸程。 c.更换轴承。
4、杂音振动	a.管路支撑不稳。 b.液体混有气体。 c.产生汽蚀。 d.轴承损坏。 e.电机超载发热动行。	a.稳固管路。 b.提高吸入压力、排气。 c.降低真空度。 d.更换轴承。 e.调整按5。
5、电机发热	a.流量过大，超载运行。 b.碰擦。 c.电机轴承损坏。 d.电压不足。	a.关小出口阀。 b.检查排除。 c.更换轴承。 d.稳压。
6、油泵漏液	a.机械密封磨损。 b.泵体有砂孔或破裂。 c.密封面不平整。 d.安装螺栓松懈。	a.更换。 b.焊补或更换。 c.修整。 d.紧固。

八、YG管道油泵启动与停车：

起动前准备：

    1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
    2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。
    3、检查各部位是否正常。
    4、用于盘动泵以使润滑液进入机械密封端面。
    5、高温型应*行预热，升温速度50℃/小时，以保证各部受热均匀。

起动：

    1、全开进口阀门。
    2、关闭吐出管路阀门。
    3、起动电机，观察泵运行是否正常。
    4、调节出口阀开度至所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转；如用户在泵出口处没有装流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调整好的出口阀门开启大小与管道工况有关。
    5、检查轴封泄漏情况，正常时机械密封泄漏应<3滴/分。
    6、检查电机，轴承处温度≤70℃。

停车：

    1、高温型先降温，降温速度<10℃/分，把温度降低到80℃以下，才能停车。
    2、关闭吐出管路阀门。
    3、停止电机。
    4、关闭进口阀门。
    5、如长期停车，应将泵内液体放尽。

九、YG管道油泵的维修：

1、运行中的维护：

    (1)进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
    (2)定时检查电机电流值，不得超过电机额定电流。
    (3)泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。

2、机械密封维护

    (1)机械密封润滑应清洁无固体颗粒。
    (2)严禁机械密封在干磨情况下工作。
    (3)起动前应先盘动泵(电机)几圈，以免突然起动造成石墨环断裂损坏。
    (4)密封泄漏量允许3滴/分。否则应检查。

上一篇：LQRY型导热油泵

下一篇：CYZ-A型自吸油泵

返回列表>>

YG管道油泵

张滨铄
