GC卧式多级锅炉给水泵

简要描述：

GC型卧式多级锅炉给水泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的液体之用。GC卧式多级锅炉给水泵

更新日期：2018-10-14 产品访问量：1719

详细介绍

一、GC卧式多级锅炉给水泵产品概述：

GC型卧式多级离心泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的液体之用。该型泵中，1(1/2)GC、2(1/2)GC、4GC四个型号；流量为6-45m3/h，扬程可达46－287米。

二、GC卧式多级锅炉给水泵适用范围：

GC型卧式多级离心泵（锅炉给水泵）可输送110℃以下的纯净清水，适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

三、GC卧式多级锅炉给水泵特点：

1、水力模型*，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，安全可靠、结构简单，维修方便快捷。

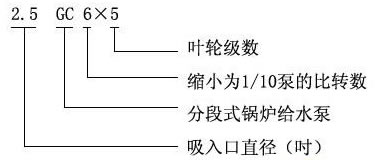

四、GC卧式多级锅炉给水泵型号意义：

五、GC卧式多级锅炉给水泵结构说明：

GC型锅炉给水泵为多级分段式，11/2 GC- 4GC四个型号的进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响很大，尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。
GC型多级泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于多级泵叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为川页时针方向旋转。
密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在化工泵进水段与中段之中，为易损件，磨损后可用备件更换。
多级泵平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
多级泵轴套为铸铁制成，位于两填料室处，离心泵作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
轴承是用单列向心球轴承，采用钙基黄油润滑。
填料起密封作用，防止空气进入和大量液体漏出。
填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。

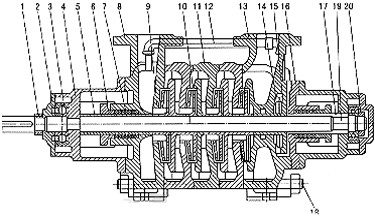

六、GC卧式多级锅炉给水泵结构图：

1	轴套螺母	2	轴承盖
3	轴承	4	轴承体
5	轴承甲	6	填料压盖
7	填料环	8	进水段
9	密封环	10	叶轮
11	中段	12	回水管
13	出水段	14	科衡环
15	平衡盘	16	尾盖
17	轴套乙	18	拉紧螺栓
19	轴	20	园螺母

七、GC卧式多级锅炉给水泵性能参数:

型号	流量 (mз/h）	扬程（m）	转速（r/min）	效率（%）	功率（KW）
型号	流量 (mз/h）	扬程（m）	转速（r/min）	效率（%）	轴功率	电机功率
1.5GC-5×2	6	46	2950	38	2	3
1.5GC-5×3	6	49	2950	38	3	4
1.5GC-5×4	6	92	2950	38	4	5.5
1.5GC-5×5	6	115	2950	38	5	7.5
1.5GC-5×6	6	138	2950	38	6	7.5
1.5GC-5×7	6	161	2950	38	7	7.5
1.5GC-5×8	6	184	2950	38	8	11
1.5GC-5×9	6	207	2950	38	9	11
2GC-5×2	10	64	2950	39.6	4.4	7.5
2GC-5×3	10	96	2950	39.6	6.6	11.0
2GC-5×4	10	128	2950	39.6	8.8	15.0
2GC-5×5	10	160	2950	39.6	11.0	15.0
2GC-5×6	10	192	2950	39.6	13.2	18.5
2GC-5×7	10	224	2950	39.6	15.4	22.0
2GC-5×8	10	256	2950	39.6	17.6	30.0
2GC-5×9	10	288	2950	39.6	19.8	7.5
2.5GC-6×2	15	62	2950	43.7	5.8	11.0
2.5GC-6×2	20	54	2950	47.4	6.2	11.0
2.5GC-6×3	15	93	2950	43.7	8.7	15.0
2.5GC-6×3	20	81	2950	47.4	9.3	15.0
2.5GC-6×4	15	124	2950	43.7	11.6	22.0
2.5GC-6×4	20	108	2950	47.4	12.4	22.0
2.5GC-6×5	15	155	2950	43.7	14.5	22.0
2.5GC-6×5	20	135	2950	47.4	15.5	22.0
2.5GC-6×6	15	186	2950	43.7	17.4	30.0
2.5GC-6×6	20	162	2950	47.4	18.6	30.0
2.5GC-6×7	15	217	2950	43.7	20.2	30.0
2.5GC-6×7	20	189	2950	47.4	21.7	30.0
2.5GC-6×8	15	248	2950	43.7	23.2	37.0
2.5GC-6×8	20	216	2950	47.4	24.8	37.0
2.5GC-6×9	15	279	2950	43.7	26.1	22
2.5GC-6×9	20	243	2950	47.4	27.9	22
4GC-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4GC-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4GC-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4GC-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-

八、GC卧式多级锅炉给水泵故障分析及排除方法：

故障	原因	解决方法
1、多级泵不吸水，压力表及真空表的指针剧烈跳动。	注入多级泵的水不够，水管与仪表漏水。	再往泵内注入，拧紧堵塞漏气处。
2、多级泵不吸水，真空表表示高度真空。	底阀没打开，或已经堵塞，吸水管阻力太大，吸水高度太高。	校正或更改底阀情况。或更改吸水管，降低吸水高度。
3、压力表有压力，然而水泵仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞。水泵转数不够。	检查或?短水管与检查电机。取下水管接头，清洗叶轮增加水泵轴的转数。
4、流量低于设计要求。	多级泵堵塞。密封环磨损过多。转数不足。	清洗多级泵及管子，更换密封环。增加水泵轴的转数。
5、多级泵消耗的功率过大。	填料压盖太紧。填料函发热叶轮磨损。水泵供水量增加。	放松填料压盖。更换叶轮。增加出水管阻力来降低流量。
6、水泵内部声音反常水泵不上水。	流量太大，吸水管内阻力过大、在吸水处有空气渗入。所吸送液体温度过高。	增加出水管内阻力以减少流量，检查泵及水管。检查底阀，减小吸水高度，堵塞漏气处，降低吸水高度。
7、水泵震动。	泵轴与电机不在同一中心线上，或泵轴承弯曲。	把多级泵和电机的轴中心线对准。
8、轴承过热。	没有油，多级泵与电机轴不在同一中心线上。	加油。把轴中心线对准，检查或清洗轴承体。
